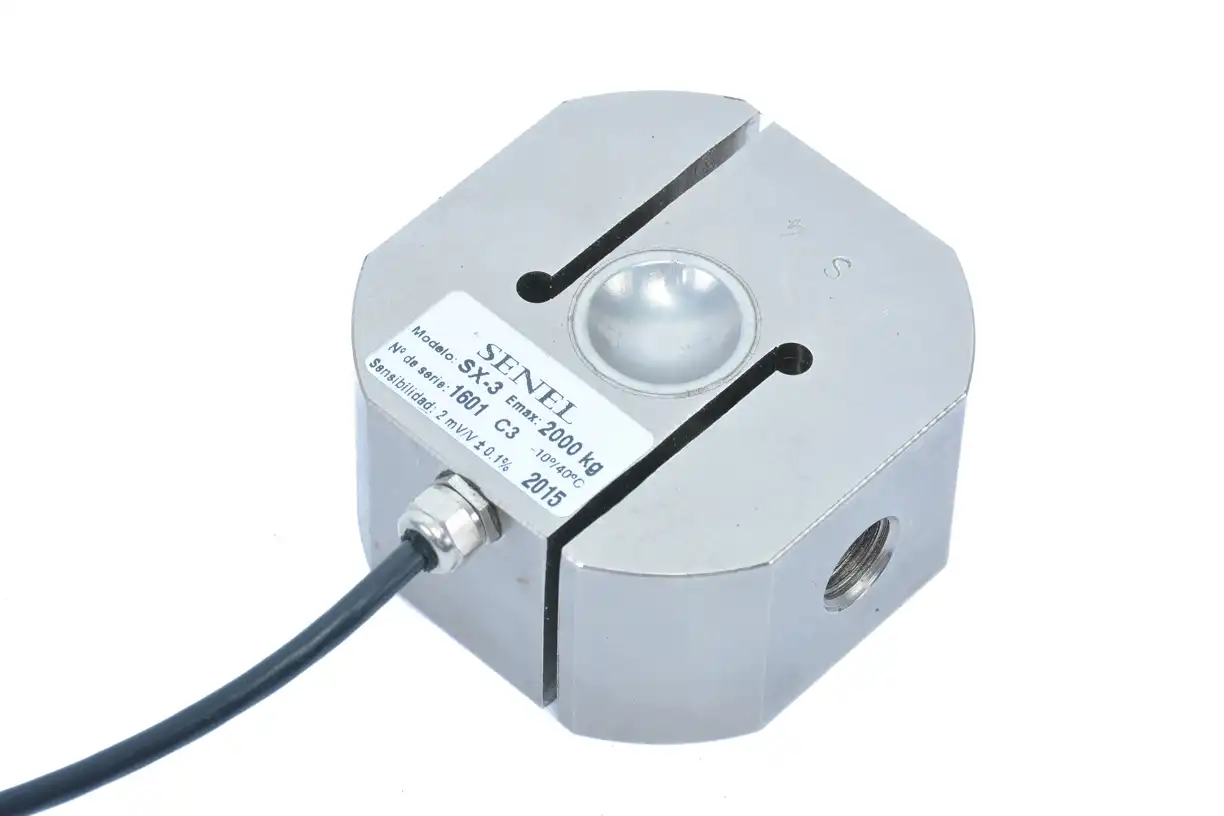

Imagen célula de carga

SX-3

Célula de carga ref.: CSX3

  • Emax: 1000-1500-2000-2500-3000-5000-6000-10000 kg
  • Acero inoxidable
  • Aplicaciones: ganchos, hibridaciones y depósitos suspendidos, entre otros.
  • Para pesaje a tracción y/o a compresión
  • Opción IP68 (3000 a 10000 kg)
  • ¡Atención!: capacidad 10 t SOLO COMPRESION

Especificaciones técnicas

Clase de Precisión: C3
Vmin: Emax / 10.000
Sensibilidad: 2 mV/V ± 0.1%
Tensión de alimentación: 5 ÷ 15 V
Resistencia de entrada: 350 Ω ± 10 Ω
Resistencia de salida: 350 Ω ± 4 Ω
Resist. de aislamiento: > 5000 MΩ (50Vdc)
Margen de temperatura: -10º / +40ºC
Grado de protección: IP-67 / IP-68
Longitud del cable: 5 m

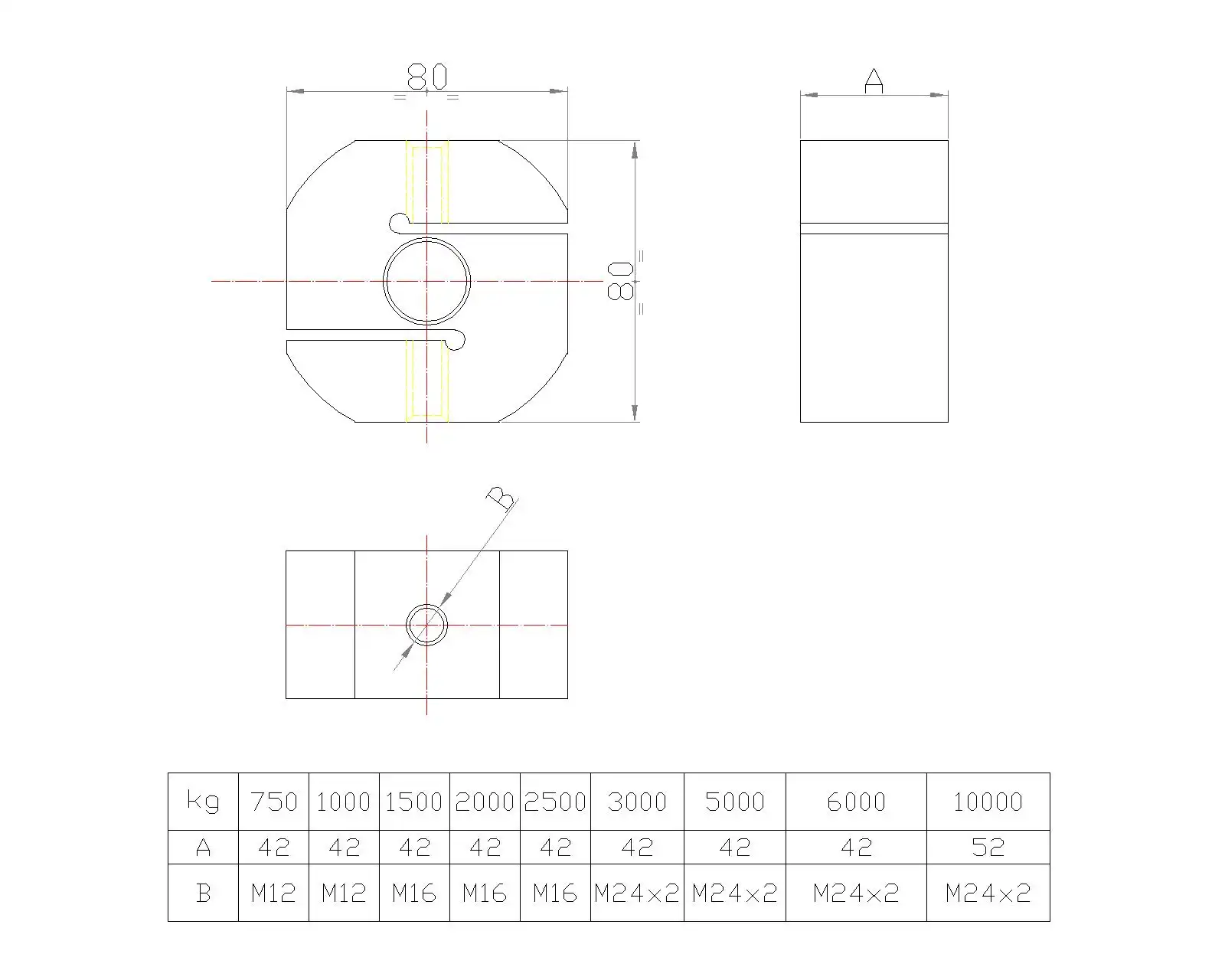

Plano célula SX-3

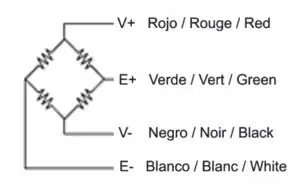

Esquema circuito célula
Ficha técnica

Imagen rótulas

Rótulas

Rótulas para células colgantes, montaje en SX1, SX2 y SX3. Para pesaje en tracción, ganchos y básculas aéreas.
